MW5045是單路大電流滑環,電流大小從50A,100A,200A,500A不等,優點體積小,重量輕,載流大。適用于只需要1路大電流的應用場合,比如焊接,電鍍行業等。
技術規格參數 | |||
機械技術指標 | 電氣技術指標 | ||
參數 | 數值 | 參數 | 數值 |
工作壽命 | 2000萬轉 | 功率 | |
額定轉速 | 250RPM | 額定電壓 | 0~690VAC/VDC |
工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥1000MΩ/500VDC |
工作濕度 | 0~85% RH | 導線規格 | 接線柱 |
接觸材料 | 貴金屬 | 導線長度 | 標準長度300mm(可據要求調整) |
殼體材料 | 鋁合金 | 絕緣強度 | 500VAC@50Hz,60s |
扭矩 | 0.1N.m;+0.03N.m/6路 | 動態電阻變化值 | <0.01Ω |
防護等級 | IP51 |
MW5045滑環(插片式)系列選型表 | |||||||
型號 | 50A | 100A | 150A | 200A | 250A | 500A | 1000A |

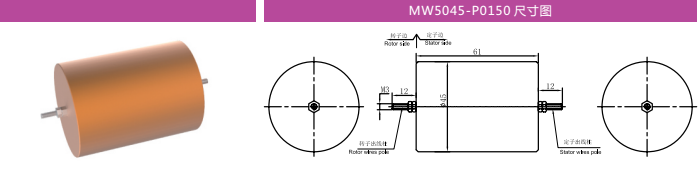

MW5045-P0150 | 1 | 0 | 0 | 0 | 0 | 0 | 0 |

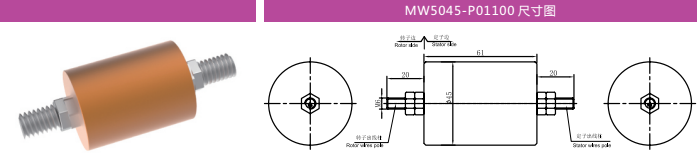

MW5045-P01100 | 0 | 1 | 0 | 0 | 0 | 0 | 0 |

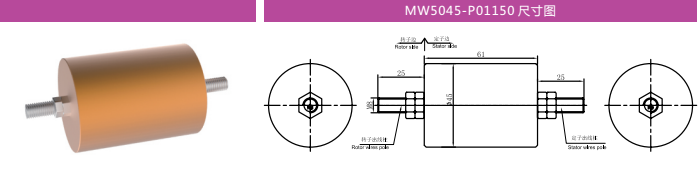

MW5045-P01150 | 0 | 0 | 1 | 0 | 0 | 0 | 0 |

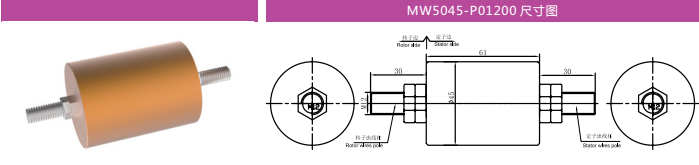

MW5045-P01200 | 0 | 0 | 0 | 1 | 0 | 0 | 0 |

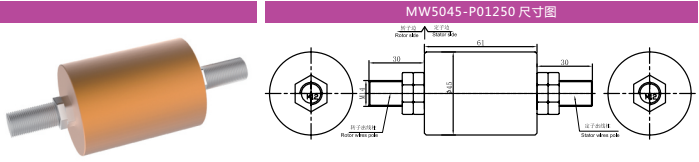

MW5045-P01250 | 0 | 0 | 0 | 0 | 1 | 0 | 0 |

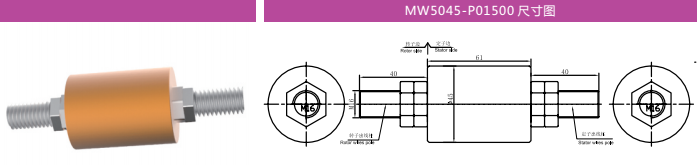

MW5045-P01500 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
MW5045-P011000 | 0 | 0 | 0 | 0 | 0 | 0 | 1 |
注:N個50A 電流環并起來可作為1路N*50A電流環使用;比如: 2環50A 并起來做作為 1路100A 使用。
可根據客戶要求,可定制1000A-7500A的大電流,詳情請咨詢客服。
|
基于本型號進行定制
如何進行特殊要求訂購?

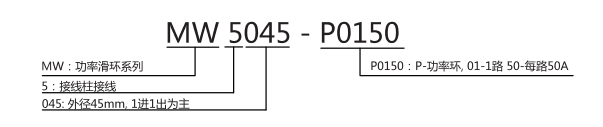

定制型號說明:
MW5045
