MMC181是一款超微型的帽式滑環，采用金-金接觸點，保證了穩定性和使用壽命，主要用于民用，商用領域。產品采用美國軍工表面處理工藝，超硬金鍍層處理，保證極低電阻波動和超長工作壽命。主要用于傳輸中小型系統微弱控制信號，微弱電流。如視頻，控制，傳感，電源，以太網.具有低扭矩，低損耗免維護；低電氣噪音典型應用：安防監控，攝影攝像，機器人，測試儀器，轉臺以及自動化設備上。MMC1819 是MMC181的高端產品，超厚鍍金處理，全進口軸承，稀有金屬合金刷絲，主要用于軍用，國防等非民用領域。
| 產品等級選型表 | ||||
| MMC181和MMC1819的區別: | ||||
| 型號 | 最高轉速 | 工作壽命 | 殼體材料 | 電氣噪音①@10Rpm |
| MMC181 | 250RPM | >1000萬轉 | ABS塑料 | 10mΩ |
| MMC1819 | 1000RPM | >3000萬轉 | ABS塑料 | 4mΩ |
| 技術規格參數 | ||||
| 機械技術指標 | 電氣技術指標 | |||
| 參數 | 數值 | 參數 | 數值 | |
| 工作壽命 | 參考產品選型等級 | 功率 | 信號 | |
| 額定轉速 | 參考產品選型等級 | 額定電壓 | 0~240VAC/VDC | 0~240VAC/VDC |
| 工作溫度 | -30℃~80℃ | 絕緣電阻 | ≥600MΩ/500VDC | ≥600MΩ/500VDC |
| 工作濕度 | 0~85% RH | 導線規格 | AWG28#Teflon | AWG28#Teflon |
| 接觸材料 | 參考產品選型等級 | 導線長度 | 標準長度300mm（可據要求調整） | |
| 殼體材料 | 參考產品選型等級 | 絕緣強度 | 500VAC@50Hz，60s | |
| 扭矩 | 0.005N.m；+0.02N.m/6rings | 動態電阻變化值 | <0.01Ω | |
| 防護等級 | IP51 | |||
| MMC181微型帽式滑環選型表 | ||
| 型號 | 信號或1A | 總路數 |
| MMC181 | 6 | 6 |
注：N個1A 電流環并起來可作為1路N*1A電流環使用；比如: 2環1A 并起來做作為 1路2A 使用。如有特殊要求，請咨詢客服。
| 各環路導線色碼表 | |||
| 環道 | 顏色 | 環道 | 顏色 |
| 1 | 黑 | 4 | 綠 |
| 2 | 紅 | 5 | 藍 |
| 3 | 黃 | 6 | 白 |
(6個顏色為一組，分別序號1...6, 下一組從7...12, 重復前6個顏色， 每組用號碼管作為組序號標識。)
|
基于本型號進行定制
如何進行特殊要求訂購?

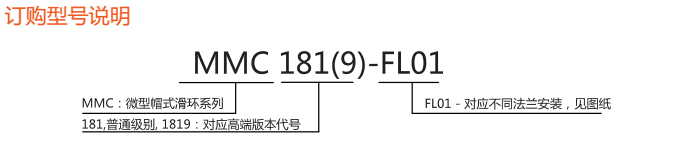

定制型號說明:
MMC181
